裝配式技術在醫院病房中的應用

2021-12-14   作者:admin

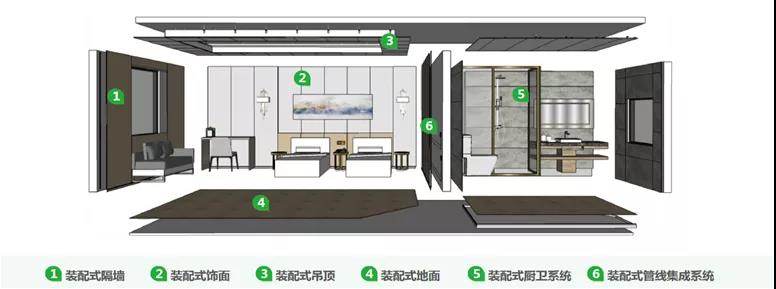

裝配式病房內裝系統


隨著現代工業的不斷發展,材料輕質化、工藝裝配化、集成化逐漸成為建筑內裝發展的趨勢,這一趨勢將隨著建筑行業的進步更加明顯。裝配式內裝系統,包括隔墻墻體、墻板、地面、吊頂、整體衛生間;采用標準化生產、模塊化安裝,工廠預制率及現場裝配率均達80%,顯著提升施工效率,縮短施工周期。裝配式內裝整體解決方案提供了:裝配式隔墻系統、墻飾面系統、吊頂系統、地面系統、衛浴系統。




裝配式隔音防火集成墻體系統——89型輕鋼龍骨隔墻系統


性能優勢:


墻體+管線+裝飾整體集成,實現裝配一體化;


利用三維信息化技術,預制管線孔,現場標準化施工作業;


材料綠色環保、低排放、減少施工對環境的污染;


龍骨部件工廠預制生產,現場模塊化裝配安裝,全干法施工效率更高;


柔性安全結構,抗震減振性能優越;


構建均采用緊固件連接,現場無切割和焊接工藝;


輕質墻體降低建筑荷載,隔音防火性能優越;


與傳統墻體對比,性價比更高;


工藝節點示意圖




A級防火集成墻體系統

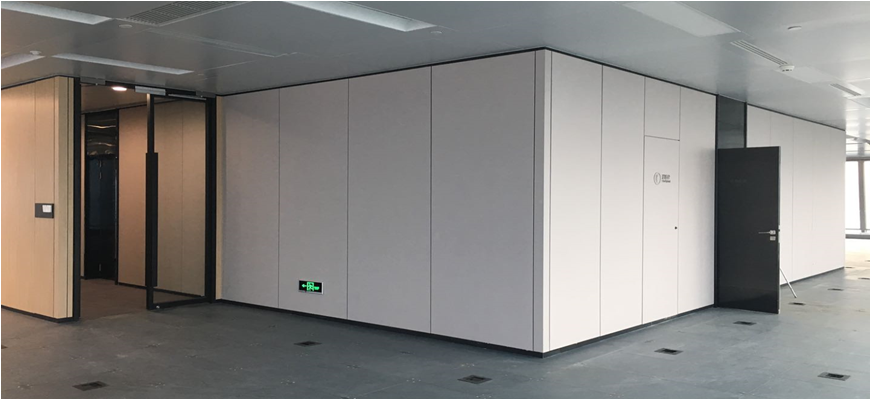

鋼制隔墻系統

鋼制隔墻系統又稱鈑金金屬隔墻系統


是通過對鋼板表面進行處理后,按現場尺寸定制折彎加工的墻板標準化產品;并采用獨特的飾面扣裝連接方式,安裝簡易便利,不打釘,不打膠,連接穩定牢靠,可拆卸回收。飾面材質和式樣有豐富的選擇和搭配,石紋、木紋、壁紙、壁布、涂裝板,滿足各種類型的裝修風格和設計需求。

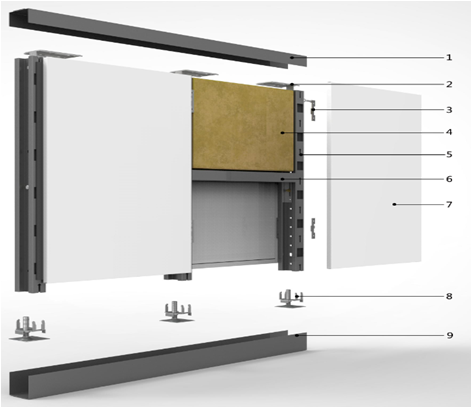

1) 1.0mm厚鍍鋅鋼頂槽


2) 3mm厚隔音密封條


3) 干掛件


4) 100kg/m3巖棉填充


5) 1.5mm厚鍍鋅鋼豎向系統龍骨


6) 鋼制橫接龍骨


7) 0.8mm厚鍍鋅鋼面板背襯12mm厚石膏板


8) 系統龍骨調節底座


9) 鍍鋅鋼制踢腳線底槽



性能優勢:


產品所有部件材料的燃燒性能級別為A級;


實體防火隔墻系統耐火極限1.5h以上;


高標準的選用環保材料;


產品設計風格精致、簡潔、現代;


現場裝配式安裝,快速施工;


構建均采用緊固件連接,現場無切割和焊接工藝;


使用壽命長,拆卸便宜,可快速調整空間布局,投資經濟性高;


該系統產品在醫療潔凈環境尤為顯著,滿足醫院各方面需求。




 工藝節點



隔墻墻體與頂連接節點

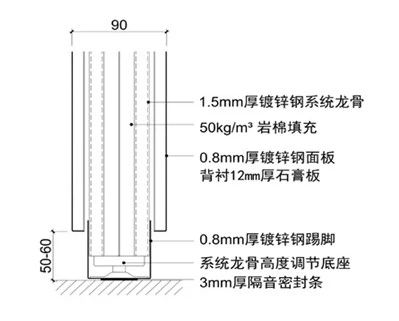

隔墻墻體與地連接節點





單墻墻體水平節點

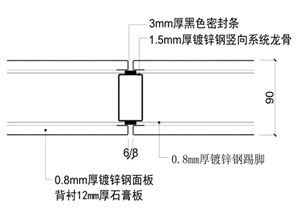

隔墻墻體水平節點

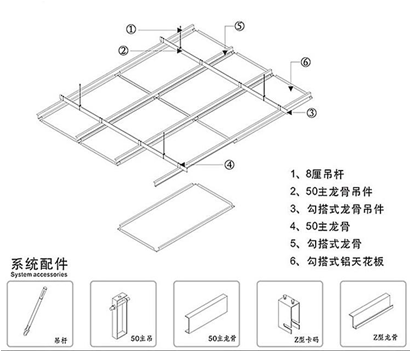

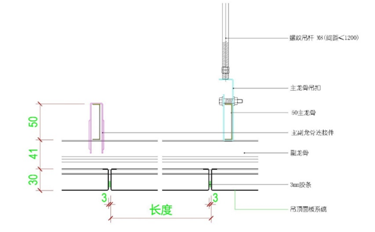

裝配式鈑金吊頂系統


采用勾搭式安裝工藝,鋼制吊頂尺寸規格大,整體性效果美觀大方,表面紋理豐富,施工周期短;管道維修方便,


表面花色效果多樣選擇;










裝配式架空地面系統

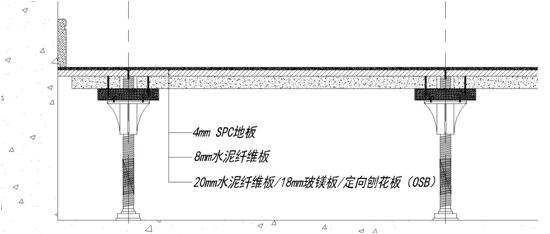

采用ABS高強支撐架空基層板,可采用20mm水泥纖維板、18mm玻鎂板、18mmOBS定向刨花板做基層調平,錯縫鋪貼8mm水泥纖維板及完成地面架空,面層可根據設計要求做各種材料的施工,施工效率高,架空高度可控5cm-25cm;







裝配式集成衛浴系統





裝配式BIM系統——提高設計圖紙質量


碰撞校核 ——對機電管線綜合與室內裝修精準建模,反映碰撞位置,提出優化方案;


三維設計——對圖紙進行二維向三維轉化,直觀顯示空間關系,減少設計出錯及變更量;


工法優化——模擬實際施工誤差及施工操作空間,進行圖紙工藝工法優化;


驗收標準——通過三維模擬建造過程中的分階段施工狀態,停止點驗收的可視化判別標準。




提高施工管理效率



材料排版——生產材料構造排版圖(砌體、面材、結構構造),指導施工,控制排版損耗率在合理范圍,減少切割


余料,杜絕后期結算甲供材超領扯皮現象;


三維施工——形成構造節點的3D文件,工人使用便捷設備,對照現場節點指導施工;


工序場景——對施工重難點部位形成工序動畫,防止逆工序施工。




優化工程量清單



優化清單——識別我司招標清單,形成土建主體,精裝修,一次機電及二次機電四大部分工程清單,根據設置清單計算規則自動提取所需工程量,并直接給施工單位報價。




三維施工  ——提升施工管理效率



工法優化  ——提升施工管理效率
